کوپلینگهای تک مفصل
Single- Joint Couplings
ناراستایی درکوپلینگ های با جزء قابل انعطاف باعث تغییر شکل قطعه الاستومری شده واین تغییر شکل، ناراستایی های محوری،شعاعی وزاویه ای راجبران می کند.مقدار ناراستایی مجازهر کوپلینگ بستگی به اندازه ,دور ونوع عضوالاستومری دارد.درکوپلینگهای تک مفصل قطعهء واسطه(Adapter)وجود ندارد ودرنتجه آنها از نوع کوتاه می باشند.
مثال:
در یک کوپلینگ پین وبوش ۱۹۸(RUPEX198) با قطر خارجی ۱۹۸ و برای دور 1500RPM مقدار مجاز ناراستایی شعاعی
ΔKr = 0.3 mm می باشد.

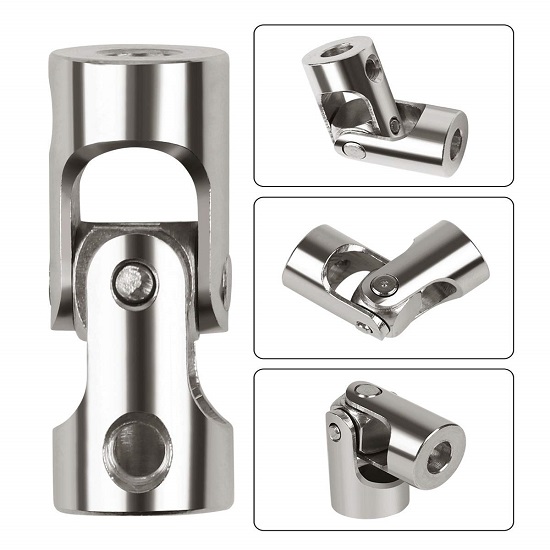

کوپلینگ های تک مفصل
کوپلینگهای دو مفصل
Two- Joint Couplings
در طراحی این کوپلینگها همیشه از یک قطعه واسطه به نامAdapter ) یا (Spacer استفاده می شود.در اینصورت هر یک از دو مفصل تواتد ناراستایی های زاویه ای وشعاعی راجبران کنند. ناراستایی شعاعی از طریق درز(GAP) بین دو مفصل ومایل شدن آداپتورجبران می شود. معمولا” ناراستایی مجاز زاویه ای درازاءهر اتصال ۰.۵ درجه است. ناراستایی مجاز بین شفت هارامی توان با انتخاب طول مناسب آداپتور تنظیم کرد.در صورتیکه بیش از دو مفصل استفاده شودموقعیت قرار گیری قطعات کوپلینگ را نمی توان تعیین کرد.
مثال:
در یک کوپلینگ دیسکی N-ARPEX ARN-6 NEN 217-6 با فاصله بین دو شفت ۱۴۰ میلیمتر،ناراستایی شعاعی مجاز ΔKr = 2.2 mm است.(زاویه بین هر شفت ۱.۰ درجه است)
