انواع کوپلینگ

با توجه به مشکلات شرح داده شده می توان دو دسته بندی خیلی کلی برای کوپلینگ ها قائل شد:

الف: کوپلینگ های صلب

ب: کوپلینگ های انعطاف پذیر

کوپلینگ  HRC چیست؟

حتما برای شما هم این سوال پیش آمده است که تفاوت این دو دسته اصلی کوپلینگ چیست ؟

کوپلینگ های صلب (rigid coupling)

کوپلینگ های غیر انعطاف پذیر کمترین توانایی تحمل انحرافات را دارند،
معمولا در ساخت آنها از مواد پلیمری استفاده نشده و قابلیت جذب ارتعاشات را ندارند.

البته در نظر داشته باشید ممکن است یک مدل کوپلینگ صلب توانایی تحمل یک مدل انحراف (معمولا انحراف محوری) را داشته باشد،
در ادامه این مدل کوپلینگ ها را نام برده و به شرح مختصری از هرکدام خواهیم پرداخت.

کوپلینگ هالوپین چیست؟

۱) کوپلینگ پوسته ای یا غلافی (sleeve coupling)

انتهای هر کدام از محورها در طرفین سوراخ آبی رنگ قرار گرفته و
توسط پیچ های نارنجی سفت می شود (پیچ ها در نقش خار محور عمل می کنند)

پس از سفت کردن پیچ ها، کوپلینگ و دو محور یکپارچه شده و امکان انتقال گشتاور فراهم می شود

کوپلینگ روتکس چیست؟

۲) کوپلینگ فلنچی (flanged coupling) از رایج ترین انواع کوپلینگ

این کوپلینگ تقریبا پرکاربردترین نوع کوپلینگ می باشد چون به نسبت قیمت مناسب آن توانایی انتقال گشتاورهای زیادی را دارد.

سپس با روی هم قرار دادن این دو توپی و سفت کردن پیچ هایی که در سوراخ های محیط فلنچ قرار دارند (با رنگ زرد نشان داده شده) این دو توپی به یکدیگر چفت شده و
تشکیل یک کوپلینگ فلنچی را می دهند.

در این حالت امکان انتقال گشتاور از یک محور به دیگری امکان پذیر می شود.

۳) کوپلینگ موف (muff coupling)

این کوپلینگ که کوپلینگ گیره ای یا کلمپی نیز نامیده می شود (clamped coupling) تقریبا عملکردی مشابه کوپلینگ پوسته ای دارد.

این کوپلینگ می تواند یکپارچه یا دو پارچه باشد.

۴) کوپلینگ دندانه ای (hirth coupling)

از دیگر انواع کوپلینگ صلب، مدل دندانه ای از دندانه های هرمی یا مربعی برای انتقال نیرو استفاده می کند.

۵) کوپلینگ مخروطی (tapered coupling)

۶) کوپلینگ زنجیری (chain coupling)

کوپلینگ انعطاف پذیر (flexible coupling)

کوپلینگ هالوپین

کوپلینگ هایی که توانایی بیشتری برای سازگار شدن با انواع انحرافات محوری، شعاعی و زاویه ای را داشته باشند کوپلینگ غیرصلب و یا انعطاف پذیر می نامند.

البته در این کوپلینگ ها نیز استثنائاتی وجود دارد.

مثلا ممکن است یک کوپلینگ انعطاف پذیر صرفا برای تحمل انحراف زاویه ای طراحی شده باشد و
توان تحمل انحرافات محوری را نداشته باشد.

انواع کوپلینگ های انعطاف پذیر به شرح زیر می باشند

۱) کوپلینگ فلنچی بوش دار لاستیکی (bush pin type flange coupling)

این کوپلینگ مشابه کوپلینگ فلنچی ساده است با این تفاوت که در یک طرف آن از لاستیک هایی استفاده می کنند که
این لاستیک ها ابتدا در سوراخ های توپی زردرنگ داخل می گردند و
پس از سفت کردن پیچ های آن، در داخل سوراخ ها محکم می شوند.

۲) کوپلینگ دنده ای (gear coupling) از انواع کوپلینگ انعطافی

این کوپلینگ ها نیز مشابه کوپلینگ های فلنچی ساده بوده با این تفاوت که
به جای خار و شیار خار در توپی ها، از دنده های داخلی و خارجی برای انتقال نیرو استفاده شده است.

در بعضی از این مدل کوپلینگ های دنده ای به جای فلنچ از یک حلقه با دنده های داخلی استفاده می شود،
این حلقه ممکن است از جنس فلز و یا غیرفلزی باشد.

۳) کوپلینگ دیسکی (disc coupling) از انواع کوپلینگ انعطافی

در کوپلینگ های دیسکی یک دیسک فلزی مابین دو فلنچ پیچ می شود.

۴) کوپلینگ رشته ای (grid coupling) یا کوپلینگ ارتجاعی (resilient coupling)

۵) کوپلینگ امگا (omega coupling) یا کوپلینگ الاستومری (elastomeric coupling)

کوپلینگ الاستومری از یک قطعه الاستومری انعطاف پذیر برای انتقال نیرو بین دو توپی استفاده می کند.

۶) کوپلینگ میله ای (beam coupling) یا کوپلینگ مارپیچ (helical coupling)

۷) کوپلینگ حلزونی (bellows coupling)

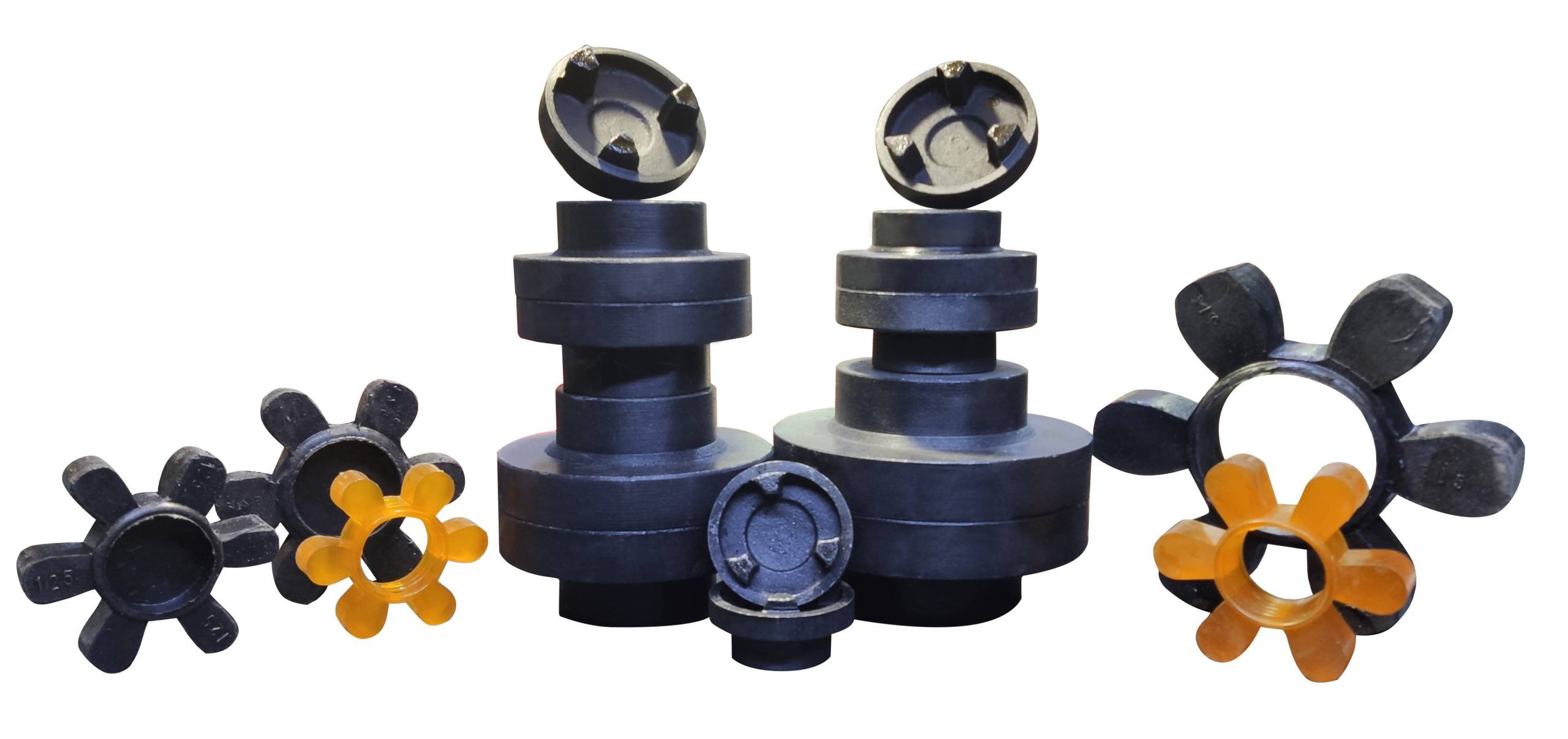

۸) کوپلینگ آرواره ای (jaw coupling) یا کوپلینگ عنکبوتی (spider coupling)

۹) کوپلینگ های اشمیت (Schmidt couplings)

کوپلینگ های اشمیت بیشترین توانایی انطباق با انحرافات محوری را دارا می باشند.

۱۰) کوپلینگ جیسلینگر (geislinger coupling)

کوپلینگ جیسلینگر برای انتقال قدرت بسیار زیاد مورد استفاده قرار می گیرد، یک محور با اتصال هزارخار به توپی سبز رنگ متصل شده و
توپی دیگر با پیچ (در میان سوراخ های آبی رنگ) به قسمت بیرونی کوپلینگ متصل می شود،
فنرهای برگی خمشی زردرنگ ارتباط بین این دو توپی را برقرار می کنند.

۱۱) کوپلینگ رگ (rag coupling)

یکی دیگر از انواع کوپلینگ انعطاف پذیر، کوپلینگ یا مفصل رگ از یک قطعه لاستیکی برای ارتباط بین دو توپی بهره می گیرد.

۱۲) کوپلینگ یونیورسال (universal coupling)

کوپلینگ یونیورسال برای اتصال دو محوری به کار می روند که انحراف زاویه ای آنها زیاد می باشد.

۱۳) کوپلینگ دیافراگمی

در انتها باید اشاره کنیم که برای انتخاب کوپلینگ مناسب باید با توجه به کاتالوگ شرکت های سازنده میزان گشتاور انتقالی، سرعت محورها، شرایط دمایی، میزان انحرافات و… را در نظر گرفت و کوپلینگ مناسب را انتخاب کرد.
