آشنایی با نحوه عملکرد موتور AC

موتورها از نظر منبع تغذیه به دو دسته جریان مستقیم و جریان متناوب تقسیم می شوند. موتورهای جریان مستقیم، همانطور که از نام آن ها پیداست، از جریان مستقیم برق را بدون نوسان و در یک اندازه ثابت استفاده می کنند. اما موتورهای متناوب برق را به صورت سینوسی و با تغییر مقدار جریان دریافت می کنند. همچنین در برق متناوب، جهت جریان به صورت مداوم و در لحظه بارها عوض می شود.

در واقع در یک موج سینوسی، جریان در اوج قرار می گیرد، سپس کاهش می یابد و به صفر می رسد. بعد از آن در جهت منفی تا اوج پیش می رود و مجددا به صفر باز می گردد. این نمودار دائما تکرار می شود. حال متناسب با همین جریان در جهت منفی، مثبت یا صفر، نیروی تولیدی توسط سیم پیچ الکترومغناطیسی یک موتور جریان متناوب نیز کاهش یا افزایش می یابد.

کوپلینگ  HRC چیست؟

آیا موتور القایی همان موتور AC است؟

بله موتور القایی یک نوع و زیرمجموعه ای از انواع موتورهای جریان متناوب است. اما ساختار و نحوه عملکرد آن با سایر انواع موتورها می تواند تفاوت داشته باشد. موتورهای القایی یا آسنکرون به دلیل عدم اتصال مستقیم روتور به جریان از نیروی القای الکترومغناطیسی برای چرخش استفاده می کنند. اتصال منبع تغذیه در این موتورها مستقیما به استاتور است. بنابراین تمام توان مورد نیاز برای چرخش روتور و شفت در این نوع از موتورها مستقل از منبع تغذیه و از طریق القای الکترومغناطیسی تأمین می شود. نقطه اصلی تفاوت موتور القایی یا آسنکرون با سایر موتورهای جریان متناوب دقیقا همین است.

کوپلینگ هالوپین چیست؟

آشنایی با نحوه عملکرد موتور AC

موتورها از نظر منبع تغذیه به دو دسته جریان مستقیم و جریان متناوب تقسیم می شوند. موتورهای جریان مستقیم، همانطور که از نام آن ها پیداست، از جریان مستقیم برق را بدون نوسان و در یک اندازه ثابت استفاده می کنند. اما موتورهای متناوب برق را به صورت سینوسی و با تغییر مقدار جریان دریافت می کنند. همچنین در برق متناوب، جهت جریان به صورت مداوم و در لحظه بارها عوض می شود.

در واقع در یک موج سینوسی، جریان در اوج قرار می گیرد، سپس کاهش می یابد و به صفر می رسد. بعد از آن در جهت منفی تا اوج پیش می رود و مجددا به صفر باز می گردد. این نمودار دائما تکرار می شود. حال متناسب با همین جریان در جهت منفی، مثبت یا صفر، نیروی تولیدی توسط سیم پیچ الکترومغناطیسی یک موتور جریان متناوب نیز کاهش یا افزایش می یابد.

کوپلینگ روتکس چیست؟

موتور تکفاز AC

این نوع از موتورهای جریان متناوب، معمولا در کاربردهای کوچک و ساده استفاده می شوند و قیمت پایین تری نسبت به سایر انواع دارند. موتورهای تکفاز دارای یک سیم پیچ اصلی و یک سیم پیچ کمکی عمود بر سیم پیچ اصلی هستند. این موتور ها در هنگام خرید به دو دسته رله ای (تک خازن) و کلاچ دار(دو خازن) دسته بندی می شوند. موتور های تک فاز در هنگام راه اندازی با نصف گشتاور نامی خود کار می کنند. در مدل رله ای ما همچنان این ضعف را داریم. در موتور تک فاز دو خازن کلاچ دار با اضافه شدن خازن در هنگام راه اندازی تا حدی این مشکل رفع می شود، اما به نسبت رله ای ها قیمت بالاتری هم دارند.

موتور سه فاز AC

متداول ترین و محبوب ترین نوع موتورهای جریان متناوب، موتور سه فاز AC است. این موتورها از منبع تغذیه سه فاز استفاده می کنند و در صنعت و کاربردهای تولیدی و صنعتی بسیار پرکاربرد هستند.

از نظر ساختار و نحوه عملکرد، موتورهای سه فاز شباهت هایی انکارناپذیری به موتور تکفاز دارند. اما ساختار، تعداد سیم پیچ ها، منبع تغذیه و میدان الکترومغناطیسی در آن ها به گونه ای است که خروجی موتورهای سه فاز تقریبا ۱٫۵ برابر موتورهای تکفاز است.

اجزا و مشخصات فنی انواع موتور AC (ای سی)

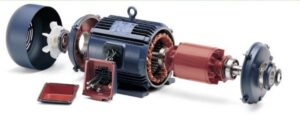

اجزای اصلی تشکیل دهنده موتور های AC شامل استاتور، روتور، فن خنک کننده، بدنه، شفت و بلبرینگ است.

استاتور هسته خارجی و ثابت الکتروموتور است که از سیم پیچ یا آهنربای دائمی ساخته شده است.

روتور هسته داخلی و متحرک موتور است که چرخش آن درون استاتور و تحت تاثیر جریان مغناطیسی عامل ایجاد نیروی مکانیکی است.

فن خنک کننده جهت کاهش دمای درون موتور تعبیه شده است.

بدنه پوسته اصلی موتور را تشکیل می دهد که تمام اجزای موتور داخل آن طراحی شده است.

شفت موتور محور خروجی آن است جهت کوپل و انتقال نیرو و گشتاور قطعات موتور بکار می رود.

بلبرینگ محل قرارگیری شفت موتور بوده و در حقیقت نیرو های محوری، برشی و…. وارده بر شفت را تحمل می کند.

الکتروموتور AC

انواع موتور AC به دو مدل تقسیم می شود

موتور های AC متناسب با مکانیزم و کارکرد در دو مدل سنکرون (Synchronous) و آسنکرون (Asynchronous) تقسیم می گردند. لذا هریک از این مدل ها بر اساس برق مصرفی شامل نوع تک فاز و سه فاز می باشند.

در موتور های AC تک فاز استاتور و روتور از منبع تغذیه تک فاز و از دو دسته سیم پیچ برای تامین ولتاژ سینوسی استفاده می کنند و به دلیل قدرت کمتر، طراحی ساده و ابعاد کوچک در موارد کم مصرف (مانند لوازم خانگی) مورد استفاده قرار می گیرند.

در نوع سه فاز، تنها استاتور از سه دسته سیم پیچ سه فاز برای تامین ولتاژ سینوسی تغذیه می کند و سیم پیچ روتور قدرت و ولتاژ خود را از استاتور و تحت تاثیر نیروی القای الکترومغناطیسی دریافت می کند. این مدل از موتور ها دارای قدرت، بازده و گشتاور راه اندازی بالاتری نسبت به نوع تک فاز هستند و موارد مصرف گسترده تری دارند.

موتور سنکرون AC چیست و چه کاربردی دارد؟

موتور های سنکرون نوعی از الکتروموتور های جریان متناوب است که سرعت استاتور و روتور برابر هستند.

در حقیقت استاتور پس از دریافت جریان و ایجاد میدان الکتریکی دوار، با سرعت سنکرون به چرخش در می آید و روتور با دریافت جریان از یک منبع تغذیه DC و با سرعت ثابت می چرخد و به همین دلیل تغییرات بار تاثیری بر سرعت موتور ندارد. لذا به موتور های سنکرون دو تحریکه نیز گفته می شود.

موتور های سنکرون متناسب با مکانیزم و نوع روتور مصرفی در مدل های براشلس، رلوکتانس متغیر و سوئیچ شده و هیسترزیس تولید و عرضه می گردند. از جمله کاربرد های موتور سنکرون می توان به موارد سرعت ثابت، تصحیح ضریب توان مدار الکتریکی، تغییر فرکانس، تنظیم ولتاژ، موقعیت یابی دقیق (خصوصا در رباتیک)، موارد کم سرعت و…. اشاره داشت.

کاربرد و ویژگی انواع الکترو موتور AC در صنایع مختلف

موتور های AC دارای کنترل آسان بوده و راه اندازی آن با اتصال به یک منبع تغذیه با هزینه کم میسر است و به همین دلیل به طور گسترده ای در زمینه های مختلف تجهیزات صنعتی، خانگی و … کاربرد دارند.

این موارد شامل بکارگیری در پمپ ها، آبگرمکن، تجهیزات باغات، تجهیزات برقی جاده، آسانسور، جرثقیل، سنگ شکن، کوره ها و… می باشد.

این نوع موتور ای سی در صنایع مختلفی چون صنایع غذایی / صنایع دریایی / صنایع بسته بندی / صنایع نفت ، گاز و پتروشیمی / صنایع بافندگی و ریسندگی / صنایع فلزی / صنایع دارویی / صنایع رنگ و رزین / صنایع کاشی و سرامیک / صنایع سیمان کاربرد دارد.

از دیگر مزایا موتور های AC می توان به ضریب قدرت بالا، انعطاف پذیری مناسب، قابلیت تغییر سرعت، عملکرد بدون صدا، هزینه راه اندازی پایین اشاره داشت. همچنین این موتور دارای معایبی مانند ناتوانی در کار با سرعت کم، تولید جریان گردابی و…. بوده است که با انتخاب مناسب موتور و درنظرگیری شرایط موجود می توان بهترین کارکرد را ایجاد کرد.

معرفی موتور آسنکرون AC و تفاوت آن با موتور سنکرون

در موتور های آسنکرون اتصال منبع تغذیه مستقیما به استاتور انجام می گیرد و روتور نیروی چرخش خود را به صورت غیر مستقیم و از القای الکترومغناطیسی تامین می کند به همین دلیل به موتور های آسنکرون، موتور های القائی نیز گفته می شود.

در حقیقت در موتور های آسنکرون بر خلاف موتور سنکرون، با انتقال الکتریسیته به استاتور، موتور شروع به کار کرده و نیاز به منبع تغذیه اضافی برای راه اندازی روتور نمی باشد.

همچنین به دلیل یکسان نبودن سرعت روتور و استاتور باعث ایجاد لغزش در موتور های آسنکرون می گردد. تفاوت دیگر موتور های آسنکرون با سنکرون تاثیر بار بر روی موتور است.

بطوری که در موتور آسنکرون با افزایش بار، سرعت موتور کاهش می یابد. موتور های القائی متناسب با مکانیزم کارکرد در دو مدل قفس سنجابی و روتور سیم پیچی شده تقسیم می گردد.

راهنمای خرید و قیمت الکتروموتور AC صنعتی

به منظور بکارگیری و خرید الکتروموتور های صنعتی آگاهی از انواع موتور های الکتریکی، نحوه کارکرد، شرایط موجود و در حقیقت شناسایی نیاز و ظرفیت کاربرد، امری ضروری است.

عملکرد و راندمان موتور های صنعتی AC در شرایط مختلف، متفاوت است که به منظور افزایش این راندمان در نظرگیری عواملی مانند شرایط اقلیمی محل نصب (مانند محدوده رطوبت، دما، ارتفاع کارکرد از سطح آزاد و….)، کارایی مد نظر کاربر (مانند کنترل سرعت، کنترل گشتاور و…)، ولتاژ مصرفی مورد نظر، توان لازم موتور، مدت زمان کارکرد موتور متناسب با نیاز کاربر و…. به مراتب حائز اهمیت است.

بازده هر یک از موتور های صنعتی نیازمند بررسی شرایط موجود و انتخاب بهترین و مناسب ترین گزینه بر طبق این شرایط است. قیمت و هزینه های جانبی الکتروموتور های صنعتی نیز متناسب با نوع موتور، ظرفیت، برند تولیدی، کیفیت ساخت و… متفاوت است.
