تسمه تخت ( Flat belts )
این تسمه ها به طور گسترده در قرن های ۱۹ و اوایل قرن ۲۰ کاربرد بسیاری داشته که برای انتقال قدرت در کارخانه ها استفاده می شده. کاربرد آن ها در مزارع و معادن و …. از قبیل کارخانه های چوب بری، خرمن کوب نوار نقاله و …. می باشد.
این تسمه می تواند قدرت های بالا را در سرعت های بالا تحویل دهد.(۵۰۰ اسب بخار در سرعت ۱۰۰۰۰ فوت بر دقیقه ، که در مورد تسمه های بزرگ صدق می کند)
این محرک های بزرگ نیاز به فشاربسیار زیادی دارد ، که منجر به بارهای قوی می شود و برای سیستم های بسته کاربرد چندانی ندارد.
جنس تسمه تخت از چرم ، پارچه و یا لاستیک ،پلیمر است.
تسمه گرد ( round belts)
تسمه هایی با سطح مقطع دایره ای شکل هستند و برای اجرا در پولی هایی با شیارهای v شکل با زایه ۶۰ درجه طراحی شده اند.
این شیارهای گرد زمانی مناسب هستند که چرخ پولی های گرد به سمت تسمه ها راهنمایی شده باشند و یا وقتی مورد استفاده قرار می گیرند که تسمه های نوع “حلقه (o-ring) ” وجود داشته باشد.
این تسمه در طول ها و اندازه های مختلف تولید می شود که برای اتصال این تسمه از یک جز اصلی یا اتصال فلزی و یا جوش استفاده می شود.
تسمه ذوزنقه ای (v-belts)
این تسمه که به عنوان تسمه v شناخته می شود به طور کلی بدون محدودیت و سطح مقطع آنها ذوزنقه ای شکل است و مشکل هایی از جمله لغزش و هم ترازی را حل می کند.
تسمه های ذوزنقه ای بهترین ترکیب از دو کشش، سرعت حرکت بار یاتاقان ها و عمر طولانی را فراهم می کند که به خاطر فاصله مرکزیشان نسبت به تسمه های تخت پر کاربردترند. فاصله مرکز مورد نظر بزرگتر از بزرگترین قطر پولی است اما کمتر از ۳ برابر مجموع هر دو پولی می باشد و محدوده سرعت مطلوب این تسمه ۱۰۰۰-۷۰۰۰ ft/min می باشد.
این تسمه ها به خاطر ضخامت بزرگترشان نسبت به تسمه های تخت ، نیاز به پولی های بزرگتری دارند و دارای طول های قابل تنظیم با قابلیت جداسازی قطعات و متعلقات در هنگام لزوم می باشد.
برای بدست آوردن قدرت بالای مورد نیاز ۲ یا چند تسمه ذوزنقه ای را در آرایشی به نام multi-v در کنار یکدیگر به هم متصل می کنند که در خوشه های چند شیار قابل اجرا می باشند.

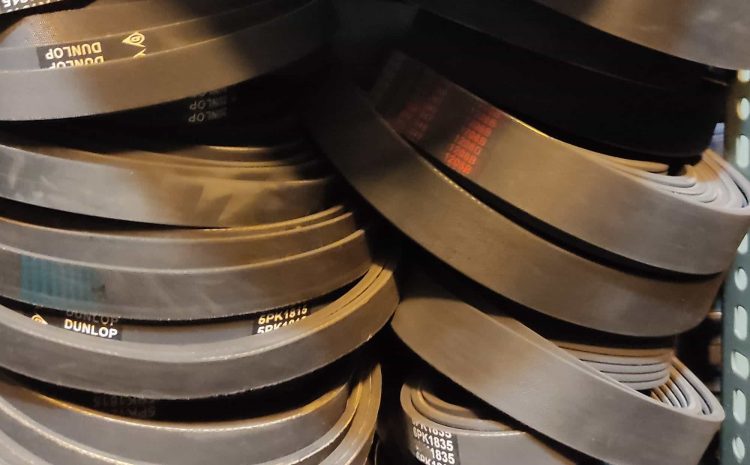

تسمه چند شیار (multi-groove belts)
این تسمه که به polygroove نیز معروف است معمولا از ۵ یا ۶ تسمه V شکل در کنار یکدیگر ساخنه می شود به همین خاطر برای همان سطح دیسک ، تسمه نازکتری نسبت به ذوزنقه ای به ما می دهد که این دلیل انعطاف پذیر بودن تسمه می باشد اگرچه اغلب پهن تر است که این انعطاف پذیری باعث افزایش بهره وری می شود.
خم شدن مداوم تسمه ، انرژی کمتری را در اصطکاک داخلی به هدر می دهد.این افزایش بهره وری در عمل به دلیل کاهش اثرات حرارت بر روی تسمه است. تسمه به مدت طولانی تری به صورت خنک تر در سرویس عمل می کند.
این توانایی درخم شدن ،به طراحان اجازه می دهد که مسیر را به صورت یک مجموعه و یا به صورت مارپیچی طراحی کنند.این خصوصیت می تواند به طراحی یک موتور محکم که در آن لوازم جانبی خیلی نزدیک به بلوک موتور نصب شده و نیازی به ارائه تنظیمات تنیدگی نمی باشد، کمک کند. کل این تسمه ممکن است به وسیله یک زنجیر پولی تنیده شود.

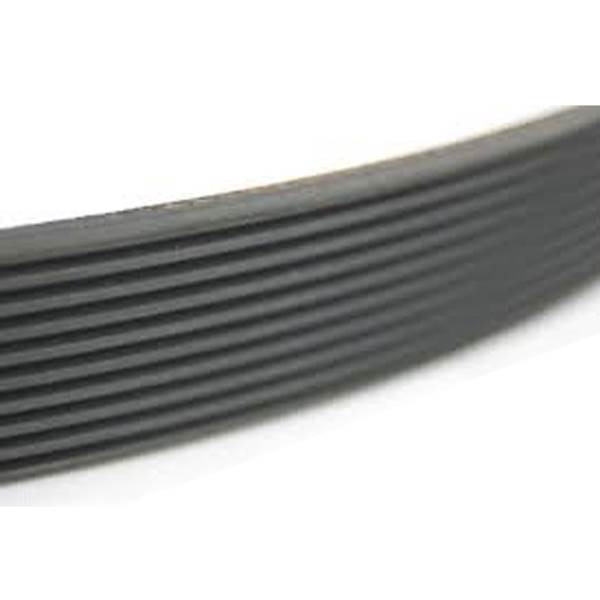

تسمه آجدار (ribbed belt)
تسمه آجدار ، تسمه انتقال قدرت است که شامل شیارهای طولانی می باشد وعمل تماس بین دنده تسمه و شیار پولی را انجام می دهد. این تسمه دارای یک ساختار تک قطعه ای است که این ساختار برای توزیع یکنواخت تنش در سراسر عرض پولی در جایی که تسمه در حال تماس است ،ارائه شده است.
تسمه آجدار دارای محدوده قدرت تا KW 600 بوده، با نسبت سرعت بالا، دارای حرکت مارپیچی شکل ، طول عمر بالا، پایداری و یکنواختی در تنش دیسک است و باعث کاهش ارتعاش می شود.
این تسمه در کمپرسور،دوچرخه تناسب اندام،ماشین آلات کشاورزی، میکسر مواد غذایی، ماشین لباسشویی ، ماشین چمن زنی و…استفاد می شود.

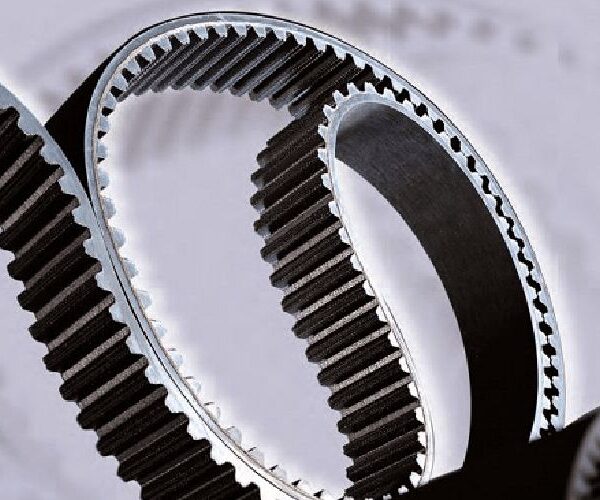

تسمه تایمینگ (timing belts)
این تسمه که با نام های دیگری از جمله دندانه دار، بی نظیر و تسمه همزمان ، شناخته می شود یک تسمه انتقال مثبت است که می تواندحرکت نسبی داشته باشد. این تسمه دارای دندانه می باشد که آنرا با پولی دندانه دار مناسب تطبیق می دهند تا هنگامی که به درستی تنیده شد دیگر بعد از ان هیچ لغزشی نداشته باشد و در سرعت ثابت عمل کند و اغلب برای انتقال حرکت مستقیم در نمایه سازی و اهداف زمان بندی استفاده می شود.
تسمه تایمینگ اغلب به جای زنجیر و چرخدنده ها استفاده می شود به طوری که سر و صدای کمتری تولید می کند و احتیاجی به روغن کاری ندارد.
میل بادامک خودرو، سیستم های زمان بندی کوچک و موتور های استپر اغلبا از این تسمه ها استفاده می کنند.
تسمه تایمینگ ها احتیاج به کمترین تنش دارند واز جمله کارآمدترین تسمه ها هستند.این تسمه ها می توانند تا ۲۰۰ اسب بخار (۱۵۰ KW) در سرعت ۱۶۰۰۰ Ft/min را تحمل کنند.
این تسمه ها با طراحی دندانه های مارپیچی موجود هستند که این نوع طراحی باعث می شود که دندانه ها به تدریج درگیر شوند که به همین دلیل کارآمدتر و دارای انتقال قدرت تا ۹۸% است و دارای سر وصدا کمتری نیز می باشد.
