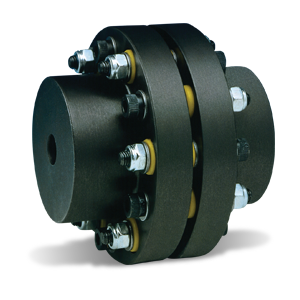

کوپلینگ مدل میل پینی – PIN BUSH COUPLING

مجوعه تولیدات صنعتی بحری تولید کننده کوپلینگهای میل پینی طبق استانداردهای فلندر المان در سایزهای(۹۰-۱۰۵-۱۲۵-۱۴۴-۱۶۲-۱۷۸-۱۹۸-۲۲۸-۲۵۲-۲۸۵-۳۲۰-۳۶۰-۴۰۰-۴۵۰)در

متریال چدنGG25می باشد.لازم به ذکر است که مجموعه ما تولید کوپلینگ میل پینی از جنس فولادی را طبق سفارش مشتری نیز انجام میدهد

سفارشی سازی کوپلینگ میل پینی

از جمله مدل های سفارشی کوپلینگ میل پینی مجموعه تولیدات صنعتی بحری که بر اساس استاندارد های شرکت فلندر ساخته می شود می توان به دو مدل زیر اشاره کرد :

کوپلینگ میل پینی فوق نوعی از کوپلینگ میل پینی با درام ترمز است.

کوپلینگ فوق نیز نوع دیگری از کوپلینگ های میل پینی مجموعه تولیدات صنعتی بحری بوده که دارای دیسک ترمز است.

کوپلینگ های فوق بر اساس ابعاد و اندازه های کلی شرکت فلندر توسط مجموعه صنعتی بحری ساخته می شود

برای انتخاب کوپلینگ میل پینی مجموعه صنعتی بحری از فرمول زیر استفاده می‌شود :

(TS (n.m)=9550_*[P(kw)/n(1/min

در این فورمول  P توان موتور برحسب کیلووات و  n  دور موتور است که پس از قرار دادن در رابطه ،(TN)  گشتاور موتور بر حسب نیوتن در متر محاسبه می گردد.
T حاصل را در جدول انتخاب کوپلینگ برده و کوپلینگ خود را انتخاب نمائید، توجه داشته باشید که قطر شفت شما باید در رنج کوپلینگ انتخاب شده باشد در غیر این صورت باید از یک سایز بالاتر استفاده نمائید.

COUPLING SELECTION جدول انتخاب کوپلینگ

مثال محاسبه

توان خروجی موتور : ۵۰۰ کیلووات
تعداد دوران موتور : ۱۷۵۰ دور در دقیقه قطر شافت‌ها: ۹۰ و ۹۵
گشتاور موتور : T = 9550 (500/1750) = 2730
کوپلینگ انتخابی : سایز ۲۸۵
