انواع کوپلینگ های روتکس

کوپلینگ روتکس چیست؟

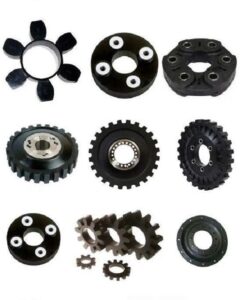

کوپلینگ های روتکس، کوپلینگ های انعطاف پذیر هستند که علی‌رغم وزن کم و گشتاورهای جرمی اینرسی قادر به انتقال گشتاورهای بالا هستند. به لطف قسمت الاستومری کوپلینگ های روتکس (قسمت عنکبوتی) بین هاب های کوپلینگ نیروهای ضربه ای کاهش می یابد. این قسمت در برابر درجه حرارت بالا در درجات مختلف سختی مقاوم است. یک کوپلینگ روتکس تقریباً در هر طیفی از ماشین آلات عمومی و مهندسی کارخانه ها استفاده می شود. کیفیت کار و عمر سرویس دهی این کوپلینگ ها با ماشین کاری بهبود یافته است. کاربرد اصلی کوپلینگ های روتکس انتقال گشتاور در حین میرایی ارتعاشات پیچشی و جذب شوک های ناشی از عملکرد ناهموار برخی از محرک های اولیه ایده آل است.

فولی یا پولی چیست؟

انواع کوپلینگ های روتکس

کوپلینگ های روتکس استاندارد
این کوپلینگ ها به دلیل ساختار ساده آن بسیار کم هزینه هستند. برای نصب هاب های کوپلینگ های روتکس استاندارد به سادگی رو شفت فشار داده شده و از طریق پیچ های تنظیمی به صورت محوری بسته می شوند. هاب های این کوپلینگ ها به صورت فولادی، آلومینیومی، چدن و آهنی موجود است. این کوپلینگ ها تقریباً در تمام محدوده های ماشین آلات عمومی و مهندسی استفاده می شوند.

کوپلینگ KB چیست؟

ویژگی های کوپلینگ روتکس استاندارد

کم هزینه
الاستومر های ساخته شده از T-PUR مقاوم در برابر دمای بالا
سوراخ های مخروطی و اینچی
طیف گسترده ای برای موتورهای استاندارد (IEC و NEMA) و پمپ های هیدرولیک
جبران جا به جایی شعاعی

کوپلینگ  HRC چیست؟

کوپلینگ های روتکس برای بوش مخروطی

کوپلینگ روتکس برای بوش مخروط یک جفت کوپلینگ الاستومری است که می تواند با انواع مختلف بوش های مخروطی ترکیب شود. طراحی کوتاه این نوع کوپلینگ روتکس در ترکیب با فیت اسلاید، مونتاژ و تراز محوری کوپلینگ شفت انعطاف پذیر را تسهیل می کند.

ویژگی های کوپلینگ روتکس برای بوش مخروطی

این کوپلینگ ها را می توان با بوش های مخروطی ترکیب کرد.
تناسب لغزشی تراز محوری کوپلینگ را تسهیل می کند.
طرح کوتاه
پلاگین محوری، بنابراین مونتاژ / جداسازی آسان
مطابق با ATEX (مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)
میرایی ارتعاش
جبران ناهماهنگی های محوری، شعاعی، زاویه ای
تعمیر و نگهداری آسان

کوپلینگ روتکس با هاب های گیره

کوپلینگ های روتکس با هاب های گیره کوپلینگ های الاستومری انعطاف پذیری هستند که به ویژه برای کاربردهای با عملکرد معکوس مناسب هستند.

ویژگی های کوپلینگ روتکس با هاب های گیره

جنس هاب ها از فولاد است.
تعادل بر اساس داده های 3D-CAD
به ویژه برای کاربردهایی با عملکرد معکوس مناسب است.
مطابق با ATEX (مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)
مونتاژ و جداسازی آسان از طریق پیچ های درپوش
کوپلینگ شفت میرایی ارتعاش
جبران ناهماهنگی های محوری، شعاعی، زاویه ای
تعمیر و نگهداری آسان

کوپلینگ KB

کوپلینگ روتکس مدل AFN

کوپلینگ های روتکس مدل AFN یک جفت کوپلینگ الاستومری پیچشی هستند که به ویژه برای کاربرد های مهندسی سنگین مناسب می باشد. طراحی کوپلینگ روتکس مدل AFN با نوع فلنج دوگانه مشخص می شود که امکان مونتاژ شعاعی و جداسازی کوپلینگ شفت یا الاستومر را بدون جا به جایی سمت محرک یا متحرک می دهد.

ویژگی های کوپلینگ روتکس مدل AFN

کوپلینگ الاستومری انعطاف پذیر پیچشی و ایمن در برابر شکست
نوع فلنج دوبل برای مهندسی سنگین
تعویض الاستومر هنگام نصب بدون جداسازی
الاستومر به صورت شعاعی جدا می شود، سرویس دهی آسان است.
مطابق با ATEX (مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)

کوپلینگ روتکس مدل AH

کوپلینگ روتکس مدل AH یک جفت کوپلینگ الاستومری می باشد که دارای هاب های تقسیم شده (کوپلینگ نیمه پوسته) است. این کوپلینگ با عنوان های کوپلینگ طراحی مرکز تخلیه، کوپلینگ نیم پوسته، کوپلینگ گیره، کوپلینگ با هاب های گیره نیز شناخته می شود. هاب های کوپلینگ روتکس مدل AH تکه تکه شده (تقسیم شده) هستند.

ویژگی های کوپلینگ روتکس مدل AH

کوپلینگ روتکس با انعطاف پذیری پیچشی و میرایی لرزش / کوپلینگ الاستومری با هاب های تقسیم شده (کوپلینگ طراحی مرکز خروجی)
مونتاژ / جداسازی آسان فقط از طریق چهار پیچ
هاب ها ساخته شده از فولاد
پلاگین محوری
جبران ناهماهنگی های محوری، شعاعی، زاویه ای
جداشدنی شعاعی، سرویس دهی آسان
تعمیر و نگهداری آسان
مطابقت با ATEX (طبق دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)

کوپلینگ روتکس مدل SH

کوپلینگ روتکس مدل SH یک جفت کوپلینگ الاستومری با هاب های تقسیم شده هستند که مونتاژ و جداسازی آن ها آسان است. هاب های کوپلینگ های روتکس مدل SH به طور دقیق، مکانیکی و قابل اطمینان با ترک خوردن به دو نیمه تقسیم شده است. هاب های تقسیم شده امکان جمع آوری و جداسازی جفت الاستومر را به صورت شعاعی از طریق چهار پیچ بدون جا به جایی می دهند. این امر باعث می شود که اتصال الاستومری با هاب تقسیم شده برای مونتاژ و سرویس دهی آسان باشد.

ویژگی های کوپلینگ روتکس مدل SH

کوپلینگ روتکس با انعطاف پیچشی، میرایی لرزش / کوپلینگ الاستومری با هاب های تقسیم شده (کوپلینگ طراحی مرکز خروجی)
مواد چدن
مونتاژ / جداسازی آسان از طریق چهار پیچ
مرکز هر دو نیمه هاب از طریق سطح ترک خورده
به خصوص برای فضاهای نصب باریک مناسب است.
مطابقت با ATEX (طبق دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)
جبران ناهماهنگی های محوری، شعاعی، زاویه ای

کوپلینگ های روتکس مدل BFN

کوپلینگ روتکس مدل BFN یک کوپلینگ الاستومری انعطاف پذیر پیچشی هستند که به ویژه برای کاربرد های مهندسی سنگین مناسب هستند. طراحی کوپلینگ های روتکس مدل BFM با فلنج مشخص می شود که امکان مونتاژ شعاعی و جداسازی کوپلینگ شفت یا الاستومر را بدون جا به جایی سمت محرک یا متحرک می دهد.

ویژگی های کوپلینگ های روتکس مدل BFN

کوپلینگ فلنجی با انعطاف پیچشی و ایمن در برابر شکست
مناسب برای کاربردهای مهندسی سنگین
اینرسی کم
پلاگین محوری، جایگزینی الاستومر پس از مونتاژ شعاعی دستگاه رانندگی/راننده امکان پذیر است.
مطابق با ATEX (مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)
میرایی ارتعاش
جبران ناهماهنگی های محوری، شعاعی، زاویه ای
تعمیر و نگهداری آسان

کوپلینگ روتکس مدل DKM

این کوپلینگ های روتکس یک کوپلینگ انعطاف پذیر الاستومری دو کاردانیک است. طراحی دو کاردانیک این نوع کوپلینگ روتکس برای جا به جایی های شعاعی بزرگتر مناسب است. علاوه بر این، این کوپلینگ های روتکس دو کاردانیک به دلیل آرایش مضاعف الاستومر ها دارای خواص میرایی خوب است.

ویژگی های کوپلینگ روتکس مدل DKM

کوپلینگ شفت دو کاردانیک و انعطاف پذیر پیچشی برای جا به جایی های بزرگ شفت
نیروهای بازیابی کم
خواص میرایی خوب به دلیل آرایش دوگانه الاستومر ها
دویدن بسیار نرم به دلیل عدم تعادل کمتر با جا به جایی های شدید
میرایی ارتعاش
تعمیر و نگهداری آسان
جبران ناهماهنگی های محوری، شعاعی، زاویه ای
مطابق با ATEX (مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۴/۳۴/EU)
