راهنمای سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی
راهنمای سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی
در سیستمهای انتقال قدرت صناعی، فولی یکی از قطعات کلیدی و پرکاربرد است که عملکرد کل خط تولید به دقت ساخت آن وابسته است. بسیاری از مدیران خرید و مسئولان فنی کارخانهها زمانی به سفارش ساخت فولی سفارشی نیاز پیدا میکنند که فولی استاندارد بازار با شرایط دستگاه آنها همخوانی ندارد؛ ابعاد خاص، تعداد شیارهای متفاوت، جنس مخصوص یا تلرانسهای دقیق، همگی ساختن یک فولی سفارشی را به راهکاری اجتنابناپذیر تبدیل میکنند. اما تجربه نشان داده است که بخش عمدهای از مشکلات پس از تحویل، نه از توانایی تولیدکننده، بلکه از ناقص بودن اطلاعات اولیه سفارش ناشی میشود.
این مقاله که در وبسایت بحری بهعنوان مرجع تخصصی فروش قطعات کارخانهای تهیه شده، یک راهنمای کامل سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی است. در ادامه با زبانی ساده اما دقیق یاد میگیرید که نقشه فنی باید شامل چه مشخصاتی باشد، فرآیند سفارش از چه مراحلی میگذرد، جنس مناسب چگونه انتخاب میشود، چه اشتباهاتی هزینههای سنگین به همراه دارد و چگونه محصول نهایی را کنترل کیفیت کنید. اگر به دنبال یک خرید مطمئن، سریع و بدون بازگشت هزینه هستید، این راهنما دقیقاً برای شما نوشته شده است.
فولی سفارشی چیست و چه زمانی به آن نیاز دارید؟

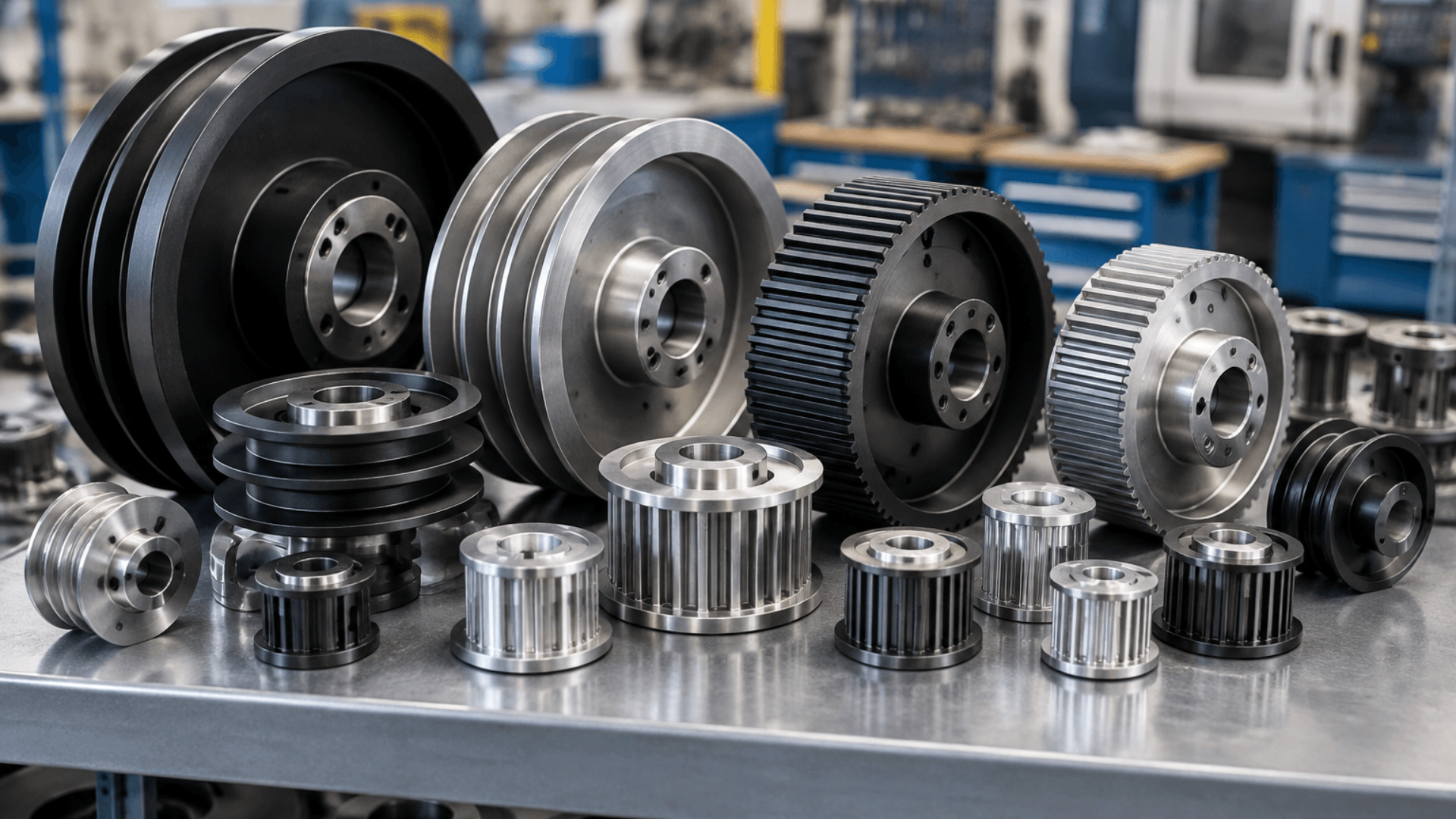

فولی (Pulley) قطعهای چرخان است که با باند تسمه، زنجیر یا سیمبکسل درگیر میشود و وظیفه انتقال توان، تغییر جهت حرکت و تنظیم سرعت را در سیستمهای مکانیکی بر عهده دارد. از فولیهای موتور و کاهشدهنده در سیستم تسمهای گرفته تا فولیهای کانوایر در خطوط انتقال مواد و فولیهای قلاببند در جرثقیلها، این قطعه در تقریباً تمام صنایع حضور دارد.
فولی استاندارد فولیای است که مطابق ابعاد و مشخصات رایج بازار تولید میشود و برای کاربردهای عمومی مناسب است؛ اما واقعیت این است که بسیاری از دستگاههای ایرانی یا تجهیزات وارداتی قدیمی، ابعاد خاص خود را دارند. در چنین شرایطی شما نیازمند فولی سفارشی هستید؛ فولیای که دقیقاً مطابق نقشه و مشخصات فنی دستگاه شما ساخته میشود.
در چه مواردی سفارش فولی سفارشی ضروری است؟
- توقف تولید به دلیل شکستن یا فرسایش فولی و نبود قطعه مشابه در بازار
- افزایش ظرفیت خط تولید که نیاز به فول افزایش ظرفیت خط تولید که نیاز به فولونتاژ دستگاههای مونتاژ داخل کارخانه** که فولی با ابعاد اختصاصی لازم دارند
- جایگزینی فولی وارداتی گرانقیمت با نمونه ساخت داخل با کیفیت مشابه و قیمت مناسبتر
- شرایط کاری خاص مانند محیطهای مرطوب، دمای بالا یا بارهای ضربهای که جنس متفاوت میطلبند
در همه این موارد، نقطه شروع موفقیت یک چیز است: نقشه فنی معتبر. بدون نقشه دقیق، سفارش شما بیشتر شبیه یک شرطبندی است تا یک خرید مهندسی.
چرا نقشه فنی مهمترین سند سفارش فولی است؟
نقشه زبان مشترک مشترک میان شما و سازنده است. وقتی شما از روی فولی فرسوده اندازهگیری میکنید یا فقط از عکس و توضیح شفاهی استفاده میکنید، سازنده ناچار است بخشی از مشخصات را حدس بزند. نتیجه این حدسها معمولاً به شکل تلرانس ابعادی نادرست، شیار ناهماهنگ با تسمه، لقی یا گیر محور و خرابی زودهنگام خودش را نشان میدهد؛ خرابیهایی که هزینه آنها نه تنها قیمت قطعه، بلکه توقف خط تولید و هزینه تعمیرات جانبی است.
نقشه فنی چه مزایایی به سفارش شما اضافه میکند؟
- حذف خطای انسانی: وقتی قطر گام (Pitch)، قطر داخلی بوش، عرض شیار و زاویه بهصورت عددی و ترسیمی مشخص شود، تفسیر شخصی جایی ندارد.
- قیمتگذاری شفاف و سریع: سازنده با دیدن نقشه میتواند زمان ماشینکاری، جنس اولیه و هزینه دقیق را برآورد کند و پیشنهاد رقابتی ارائه دهد.
- قابلیت بازتولید: اگر سال بعد به فولی دوم یا سوم نیاز داشتید، کافی است شماره نقشه را اعلام کنید؛ تمام مشخصات بدون دوبارهکاری حفظ میشود.
- مبنای پذیرش و ضمانت: نقشه فنی سندی است که بر اساس آن میتوانید محصول تحویلی را بازرسی کنید و در صورت انحراف، ضمانت را مطالبه نمایید.
بهمای سفارش ساخت فولیهای سفارشی برهای سفارشی بر اساس نقشه فنی**، نقشه در جایگاه مهمترین سند سفارش قرار میگیرد. حتی اگر مهندس ترسیم ندارید، بسیاری از تولیدکنندگان معتبر — از جمله تیم فنی وبسایت بحری — آمادهاند نقشه دستکشیده یا نمونه قطعه شما را به نقشه فنی استاندارد تبدیل کنند.
مراحل سفارش ساخت فولی سفارشی بر اساس نقشه فنی
فرآیند سفارش ساخت فولی سفارشی، اگر گامبهگام و منظم پیش برود، معمولاً بین چند روز تا چند هفته زمان میبرد. در ادامه مراحل اصلی این مسیر را بهصورت کامل بررسی میکنیم.
مرحله اول: تهیه و ترسیم نقشه فنی

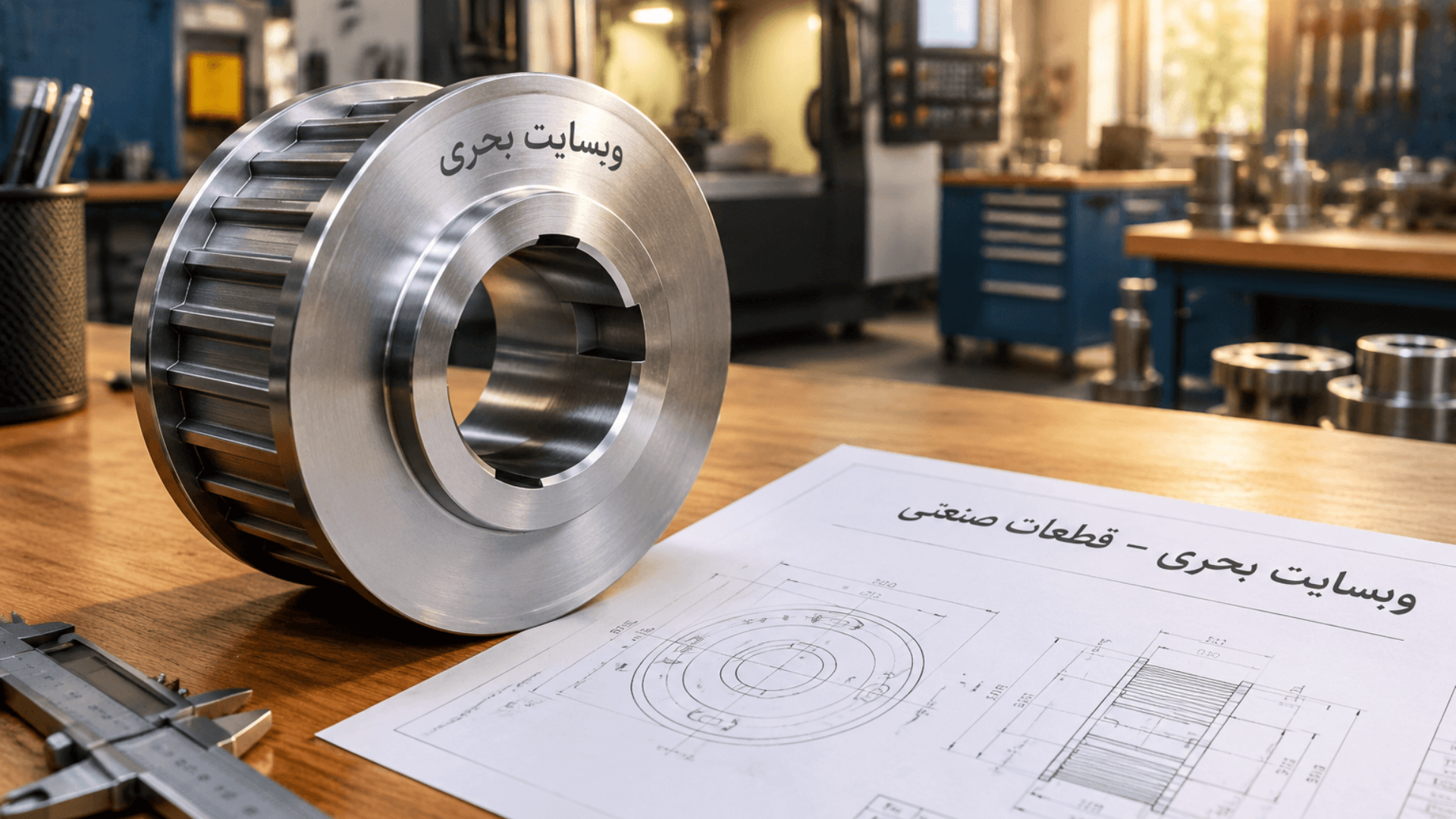

اولین و مهمترین قدم، آمادهسازی نقشه است. این نقشه میتواند ترسیم رسمی نرمافزاری (مانند AutoCAD یا SolidWorks) باشد یا نقشه دستکشیدهای که بعدها توسط واحد فنی سازنده استاندارد شود. در این مرحله باید ابعاد اصلی را از روی قطعه فرسوده یا دستگاه اندازهگیری کنید؛ توجه کنید که اندازهگیری فولی آسیبدیده ممکن است گمراهکننده باشد، بنابراین در صورت تردید، از روی محور یا قید دستگاه نیز اندازهبرداری و تطبیق انجام دهید.
مرحله دوم: تکمیل مشخصات فنی روی نقشه
نقشه باید کامل باشد؛ یعنی علاوه بر شکل هندسی، مشخصاتی مانند تلرانسها، جنس ماده، سختکاری سطحی، بالانس دینامیکی و نوع سطوح تمامشده روی آن درج شده باشد. جزئیات این مشخصات را در بخش بعدی بهتفصیل مرور میکنیم. نقشه ناقص یعنی مرجوع شدن سفارش یا بدتر، تولید بر پایه حدس.
مرحله سوم: انتخاب تولیدکننده معتبر و استعلام قیمت
پس از: انتخاب تولیدکننده معتبر و استعلام قیمت
پس از معتبر ارسال کنید و استعلام قیمت بگیرید. در استعلام، علاوه بر قیمت، به موارد زیر دقت کنید:
- زمان تحویل (Lead Time) مشخص و مکتوب
- جنس و مارک فولاد پیشنهادی همراه با گواهی ماده (Certificate)
- امکان ارائه نمونه اول (Prototype) در سفارشهای حجمی
- سابقه ساخت فولی برای صنعت شما و امکان بازدید از نمونهکارها
در وبسایت بحری، کارشناسان پس از دریافت نقشه، مشخصات فنی را با شما بازبینی میکنند تا هر ابهام پیش از تولید رفع شود؛ کاری که ریسک خطا را به حداقل میرساند.
مرحله چهارم: تأیید نهایی نقشه و عقد قرارداد
پیش از شروع تولید، نسخه نهایی نقشه باید به تأیید شما برسد. این تأیید سندی است که مسئولیت مشخصات فنی را روشن میکند. در قرارداد یا پیشفاکتور، قطر، تعداد شیار، جنس، تلرانسها، نوع بالانس و شرایط تحویل را صریح بنویسید. تجربه ثابت کرده که ده دقیقه بازبینی در این مرحله، از هفتهها مرجوعی و اختلاف جلوگیری میکند.
مرحله پنجم: تولید و ماشینکاری

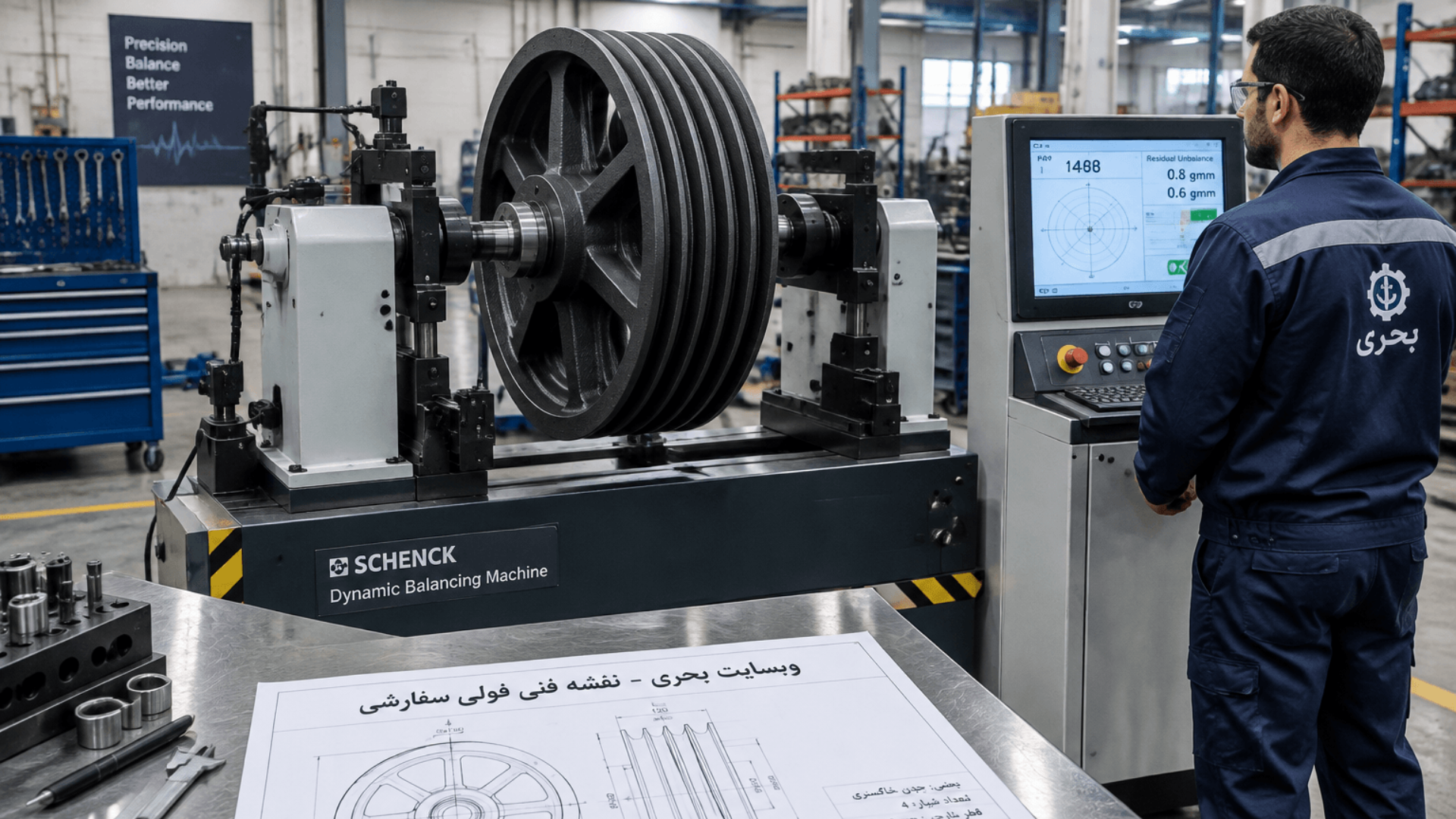

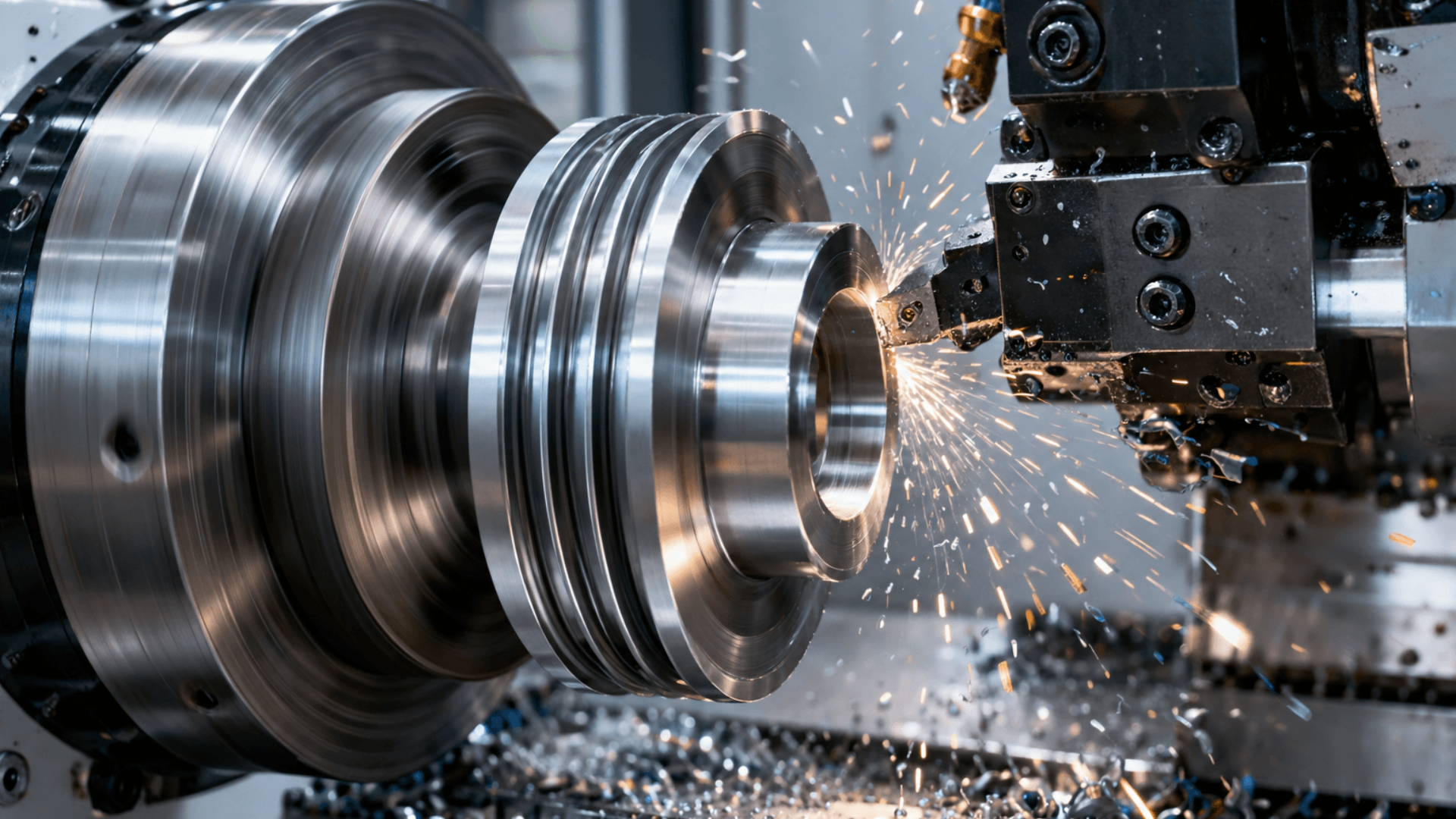

سازنده بر اساس نقشه، مراحل برش و آمادهسازی اولیه، ماشینکاری تراش و فرز، تراش شیارها با ابزار مخصوص، سوراخکاری و در صورت نیاز دریلکاری، عملیات حرارتی و سختکاری، و در نهایت پرداخت و اندازهگیری نهایی را انجام میدهد. در فولیهایی که دور موتور بالاست، عملیات بالانس دینامیکی طبق استاندارد (مانند ISO 21940) انجام میشود و نتیجه آن روی فولی ثبت میگردد.
مرحله ششم: بازرسی، تحویل و نصب
پیش از تحویل، ابعاد قطعه با نقشه تطبیق داده میشود و گزارش بازرسی (QIR) در صورت توافق ارائه میگردد. پس از دریافت، شما نیز مطابق راهنمای بخش کنترل کیفیت، قطعه را بازرسی کنید. نصب نهایی باید با رعایت هممحوری (Alignment) و کشش صحیح تسمه انجام شود تا عمر فولی به حداکثر برسد.
پیروی از این شش مرحله، همان چیزی است که یک راهنمای سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی حرفهای را از یک متن عمومی متمایز میکند: هر قدم مستند، قابل ردیابی و بدون اتکا به حدس.
مشخصات فنی کلیدی که باید در نقشه فنی ذکر شود
کمبود اطلاعات روی نقشه، شایعترین علت ساخت اشتباه است. در جدول زیربینید که هر نقید که هر نقشه فنی استاندارد برای سفارش فولی باید داشته باشد:
مشخصهتوضیحاهمیتقطر خارجیقطر کل فولی از لبه تا لبهتعیین سرعت خطی تسمهقطر گام (Pitch Diameter)قطر مؤثر درگیری تسمه با شیارمحاسبه دقیق نسبت انتقال قدرتقطر سوراخ داخلی و اندازه خارمطابق قطر محور و استاندارد خار (DIN 6885)نصب بدون لقی و بدون گیرتعداد و ابعاد شیارنوع تسمه (تسمه تخت، V شکل، تایمینگ) و تعداد شیارهماهنگی کامل با تسمه موجودعرض و عمق شیارمطابق استاندارد تسمه (مانند SPA، SPB یا تسمه دندهای)جلوگیری از سایش زودهنگامجنس مادهفولاد ST37، ST52، CK45، چدن یا آلومینیومتناسب با بار و شرایط کاریتلرانسها و دقت ابعادیتلرانس قطر، دواجهی (Runout) و سوراخعملکرد سینماتیک صحیحبالانس دینامیکیکلاس بالانس و دور کاریکاهش لرزش در دورهای بالاسطح تمامشده و عملیات حرارتیسختکاری شیار یا پوشش در صورت نیازافزایش مقاومت سایشی
چند نکته تکمیلی درباره نقشه
- واحد اندازهگیری را حتماً میلیمتر و روشن بنویسید.
- اگر فولی دارای بوش مخروطی (Taper Bush) یا فلنج است، ابعاد کامل بوش را نیز در نقشه بیاورید.
- برای فولیهای دندهای (تایمینگ)، گام دندانه و پروفایل را دقیقاً مشخص کنید؛ اختلاف جزئی در گام باعث پرش تسمه میشود.
- نسخه PDF نقشه همراه با فایل DXF یا STEP در دسترس بودن، سرعت استعلام قیمت را چند برابر میکند.
هرچه این چکلیست کاملتر پر شود، احتمال خطای تولید به صفر نزدیکتر میشود و گفتوگوی فنی شما با و گفتوگوی فنی شما باتر خواهد بود.
انتخاب جنس و نوع ساختار فولی سفارشی
انتخاب جنس فولی، تعیینکننده عمر مفید و مقاومت آن در برابر سایش، خوردگی و بار ضربهای است. جنس نامناسب حتی با دقیقترین ماشینکاری نیز به خرابی زودهنگام منجر میشود.
فولاد کمکربن (ST37 و ST52)
ST37 گزینه اقتصادی و پرکاربرد برای فولیهای با بار متوسط است و ماشینکاری آسانی دارد. ST52 با استحکام بالاتر، برای فولیهای بار سنگین و کاربردهای صنعتی مانند کانوایر و خردایش مناسبتر است.
فولاد کربندار CK45
CK45 به دلیل قابلیت سختکاری و عملیات حرارتی، انتخاب محبوب برای فولیهایی است که شیارها در معرض سایش شدید هستند، مانند فولیهای موتور با دور بالا.
چدن و آلومینیوم
چدن به دلیل جذب لرزش و قیمت مناسب در فولیهای تسمه V کاربرد فراوان دارد؛ اما شکنندهتر از فولاد است و برای بار ضربهای سنگین توصیه نمیشود. آلومینیوم با وزن سبک برای دورهای بالا و بارهای سبک مناسب است و در فولیهای تایمینگ و تجهیزات بستهبندی پرکاربرد است.
جدول مقایسه سریع جنس فولی
جنسمزیت اصلیکاربرد پیشنهادیST37اقتصادی و ماشینکاری آسانبار متوسط، تجهیزات عمومیST52استحکام بالاکانوایر، بار سنگینCK45قابلیت سختکاری شیاردور بالا، سایش زیادچدنجذب لرزشفولی تسمه Vآلومینیوموزن کمدور بالا، بار سبک
اگر در انتخاب جنس مردد هستید، مشخصات دستگاه، دور کاری و نوع بار را به کارشناس فروش اعلام کنید؛ مشاوره فنی پیش از سفارش، بخشی از خدمات معتبر در خرید فولی صنعتی محسوب میشود.
اشتباهات رایج در سفارش ساخت فولی و راه جلوگیری از آنها
حتی با وجود نقشه، برخی اشتباهات پرتکرار باعث مرجوعی، هزینه دوباره و توقف تولید میشوند. مهمترین آنها را بشناسید:
- اندازهگیری از روی قطعه فرسوده بدون اصلاح: فولی ساییدهشده ابعاد واقعی را نشان نمیدهد. همیشه ابعاد را با قید دستگاه و مشخصات تسمه تطبیق دهید.
- درج نکردن تلرانسها: عدد بدون تلرانس، تفسیر سازنده را تعیین میکند. برای سوراخ محور معمولاً تلرانس H7 استاندارد است.
- اشتباه در نوع و تعداد شیار: تسمه V و تسمه تخت و تایمینگ شیارهای کاملاً متفاوتی دارند؛ عکس تسمه موجود را نیز به سفارش پیوست کنید.
- فراموش کردن بالانس دینامیکی: در دورهای بالا، عدم بالانس به لرزش، خرابی بلبرینگ و صدای غیرعادی منجر میشود.
- عدم توافق مکتوب درباره جنس: تعرفه پایینتر گاهی به معنای جنس ارزانتر است؛ مارک فولاد را در پیشفاکتور قید کنید.
- سفارش بدون نمونه اول در تیراژ بالا: در سفارشهای حجمی، ابتدا نمونه اول را بازرسی و پس از تأیید، تولید انبوه را آغاز کنید.
پرهیز از این شش اشتباه، هزینه پنهان پروژهها را به شکل محسوسی کاهش میدهد و همین نکات، هسته اصلی یک راهنمای سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی حرفهای است.
کنترل کیفیت و بازرسی هنگام تحویل فولی سفارشی
زمانی که فولی به کارخانه شما تحویل شد، پیش از نصب نهایی یک بازرسی ساده اما دقیق انجام دهید:
- مطابقت ابعاد با نقشه: قطر خارجی، قطر سوراخ، عرض و پروفایل شیار را با کولیس و ابزار مناسب اندازهگیری کنید.
- بررسی تلرانس دواجهی (Runout): فولی روی محور نصب و با عقربه لرزشسنج، انحراف دواجهی بررسی شود.
- وضعیت شیارها: سطح شیار باید صاف و بدون پلیسه و لبه شکسته باشد؛ هرگونه خراش عمیق باعث سایش سریع تسمه میشود.
- گواهی جنس و گزارش بالانس: در صورت توافق، اسناد کیفی را دریافت و بایگانی کنید تا در ضمانت قابل استناد باشد.
- تست راهاندازی اولیه: پس از نصب، دستگاه را با دور کم روشن کنید و لرزش، صدا و کشش تسمه را کنترل نمایید.
اگر هر یک از این موارد با نقشه مغایرت داشت، بلافاصله و پیش از نصب نهایی به سازنده اعلام کنید؛ اعلام بهموقع، حق ضمانت شما را حفظ میکند.
سوالات متداول درباره سفارش ساخت فولی سفارشی
یکی از رایجترین پرسشهایی که کاربران وبسایت بحری مطرح میکنند این است که آیا میتوان بدون نقشه فنی، فولی سفارشی ساخت؟ پاسخ کوتاه این است که بله، امکانپذیر است؛ اما توصیه نمیشود. برخی تولیدکنندگان با دریافت نمونه قطعه فیزیکی یا اندازهگیری حضوری، نقشه را تهیه میکنند؛ اما این مسیر زمانبرتر است و ریسک خطا در آن بالاتر میرود. ارائه نقشه دقیق، سریعترین و مطمئنترین راه ساخت فولی سفارشی است و همانطور که در سراسر این راهنمای سفارش ساخت فولیهای سفارشی بر اساس نقشه فنی اشاره شد، کیفیت نقشه مستقیماً بر کیفیت محصول نهایی اثر میگذارد.
ساخت فولی سفارشی چقدر طول میکشد؟
بسته به پیچیدگی قطعه، جنس و بار کاری سازنده، معمولاً بین چند روز کاری تا دو تا سه هفته زمان میبرد. فولیهای نیازمند عملیات حرارتی یا بالانس دینامیکی، زمان بیشتری نیاز دارند. توصیه میکنیم زمان تحویل دقیق را در پیشفاکتور مکتوب دریافت کنید تا در برنامهریزی نگهداری کارخانه، محاسبات دقیقی داشته باشید.
هزینه ساخت فولی بر چه اساسی محاسبه میشود؟
قیمت از جمع وزن و جنس ماده اولیه، زمان ماشینکاری، عملیات حرارتی و بالانس، تعداد شیار و پیچیدگی هندسی، و تیراژ سفارش محاسبه میشود. سفارشهای حجمی معمولاً قیمت واحد پایینتری دارند؛ بنابراین اگر پیشبینی میکنید در آینده به چند عدد از این فولی نیاز دارید، از ابتدا با سازنده درباره تیراژ کامل گفتوگو کنید.
حداقل تعداد سفارش فولی سفارشی چقدر است؟
بیشتر تولیدکنندگان حتی یک عدد فولی تک نیز میسازند؛ هرچند هزینه واحد در تیراژ پایین بالاتر است. برای قطعات یدکی کارخانه، سفارش تکعددی کاملاً رایج است و معمولاً اقتصادیتر از تعویل کامل دستگاه یا توقف طولانیمدت خط تولید تمام میشود.
آیا فولی سفارشی ضمانت دارد؟
سازندگان معتبر معمولاً ضمانت ماهیت قطعه و انطباق کامل با نقشه را ارائه میکنند. برای بهرهمندی از ضمانت، حتماً نسخه نهایی تأییدشده نقشه و اسناد کیفی را نگه دارید و بازرسی تحویل را مطابق راهنمای این مقاله انجام دهید؛ در صورت مشاهده مغایرت، بلافاصله پیش از نصب نهایی به سازنده اعلام کنید.
جمعبندی؛ سفارش مطمئن با وبسایت بحری
سفارش ساخت فولی سفارشی، وقتی بر پایه نقشه فنی دقیق، مشخصات مکتوب و تولیدکننده معتبر انجام شود، نهتنها ریسک خطا را حذف میکند، بلکه از نظر اقتصادی نیز بهمراتب بهصرفهتر از خرید قطعات نامناسب یا تعویل کامل تجهیزات است. چکلیست کلیدی که از این مقاله با خود ببرید:
- نقشه فنی کامل با ابعاد، تلرانسها، جنس و مشخصات شیار تهیه کنید.
- استعلام قیمت مکتوب همراه با زمان تحویل و گواهی جنس بگیرید.
- نسخه نهایی نقشه را پیش از تولید بهصورت مکتوب تأیید کنید.
- بازرسی تحویل را با نقشه تطبیق دهید و اسناد کیفی را بایگانی کنید.
اگر به دنبال خرید فولی صنعتی یا ساخت فولی سفارشی بر اساس نقشه با کیفیت تضمینشده، قیمت رقابتی و مشاوره فنی تخصصی هستید، تیم وبسایت بحری آماده است تا از مرحله تکمیل نقشه تا تحویل و نصب، همراه شما باشد. همین امروز نقشه فنی خود را ارسال کنید و استعلام قیمت رایگان دریافت نمایید؛ با انتخاب بحری، خرید قطعات کارخانهای خود را به متخصصان بسپارید.
